Датчики

Системы семейства Анемон работают с широким спектром датчиков (сенсоров, преобразователей). Ниже приведен перечень датчиков с краткими техническими характеристиками. Применяемость датчиков с конкретной системой Анемон из модельного ряда, смотрите на странице каждой системы. Возможна поддержка других датчиков по заказу. Возможность уточняйте через форму обратной связи.

Быстрые ссылки:

Термогигрометр Анемон ДТВ-01

Терморезистор PT100/100П

Датчик протечки Анемон ДП-01

Датчик наличия напряжения 220В Анемон ДНС-01

Датчик дифференциального давления Анемон ПД-01(Д) 25, Анемон ПД-01(Д) 50

Датчик атмосферного давления Анемон ПД-01(А)

Цифровой термометр DS18B20



Термогигрометр Анемон ДТВ-01 исполнение IP65

Термогигрометр Анемон ДТВ-01 исполнение IP40

Термогигрометр (измеритель температуры и влажности) Анемон ДТВ-01 — разработка инженеров компании ООО «Дисистех» имеет характеристики, которые позволяют применять его в различных отраслях промышленности, но в первую очередь в фармацевтической и продуктовой отраслях. Так, для фармацевтической отрасли установлены требования погрешности по температуре ±0,5 ­°С и ±5% по влажности и термогигрометр Анемон ДТВ-01 полностью удовлетворяет этим требованиям.

Термогигрометр Анемон ДТВ-01 внесен в Государственный Реестр СИ РФ под номером 77639-20, имеет межповерочный интервал 1 год. Поверка (как первичная так и очередная) осуществляется на базе нашего предприятия в самые короткие сроки. Также Анемон ДТВ-01 можно поверить в любом ЦСМ.

Термогигрометр имет различные варианты исполнения — комнатное с защитой IP40 и защищенное IP65 для сложных условий применения, например, на улице, в холодильнике и т.д. Датчик построен с применением современного, выскокоточного, цифрового сенсора с высокой стабильностью и точностью показаний.

Термогигрометр может применяться со всем модельным рядом систем мониторинга Анемон — как в проводном так и беспроводном исполнении. Для проводного исполнения доступна версия с выходом RS-485 с поддержкой Modbus RTU.

Параметр Значение
Диапазон температур, °С -40…+60
Погрешность измерения температуры, °С ±0,5
Диапазон влажности, %RH 0…99
Погрешность измерения влажности, %RH ±4
Напряжение питания, В постоянного тока +2…+3,6
Интерфейсы подключения I2C
Степень защиты корпуса IP40 или IP65
Габаритные размеры, мм
— обычное исполнение IP40
— защищенное исполнение IP65

57х42х24

63х57х35
Наличие в Госреестре Да
Межповерочный интервал (МПИ), лет 1
Производитель ООО «Дисистех»

Терморезисторы ДТС PT100/100П

Параметр Значение
Диапазон температур, °С
— для РТ100
— для 100П

-60…+250
-196…+250
Погрешность измерения температуры, °С
±0,3
Интерфейсы подключения Аналоговый 4 проводной
Степень защиты корпуса IP54
Габаритные размеры (приведены размеры по умолчанию, но возможно заказать другие размеры)
— измерителя (сенсора), мм
— кабельного вывода, м

20х5

3
Наличие в Госреестре Да
Межповерочный интервал (МПИ), лет 2
Производитель ОВЕН














Датчик протечки Анемон ДП-01



Параметр Значение
Длина установочного провода, м 1
Количество подключаемых датчиков к радиомодулю Анемон-LoRa, шт 6
Напряжение питания, В постоянного тока +2…+3,6
Потребление макс, mkA 400
Интерфейс подключения открытый коллектор
Габаритные размеры
57х42х27
Наличие в Госреестре нет
Степень защиты корпуса IP67
Время наработки на отказ, ч
50 000
Производитель ООО «Дисистех»

Датчик наличия сети 220В Анемон ДНС-01

Параметр Значение
Сопротивление между замкнутыми контактами, не более Ом 50
Сопротивление между разомкнутыми контактами, не менее кОм 100
Напряжение питания, В постоянного тока +2…+3,6
Ток контактов, не более мА 50
Интерфейс подключения открытый коллектор
Габаритные размеры
102х58х35
Наличие в Госреестре нет
Степень защиты корпуса IP65
Время наработки на отказ, ч
50 000
Производитель ООО «Дисистех»

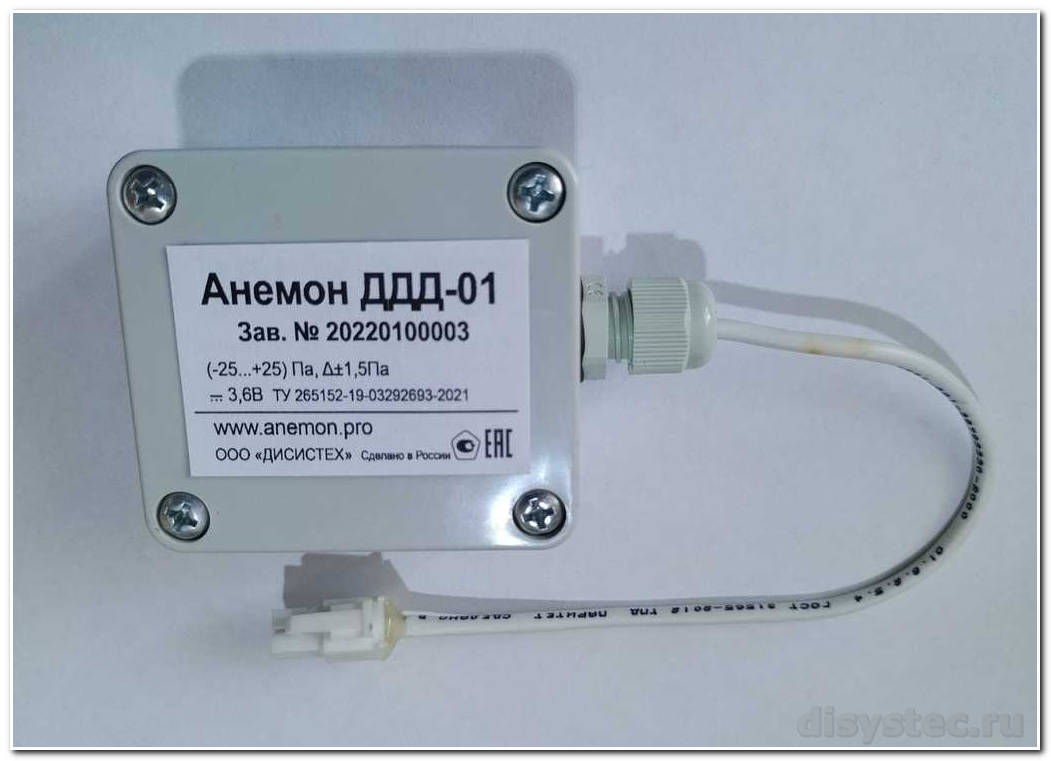

Датчик дифференциального давления Анемон ПД-01(Д) 25, 50 для чистых помещений и лабораторий

Преобразователи давления серии Анемон ПД-01 — производятся серийно компанией ООО «Дисистех», имеют характеристики, которые позволяют применять их как в процессе хранения так и изготовления лекарственных средств, в лабораториях и на производствах. Так, версия преобразователя для дифференциального давления Анемон ПД-01(Д) позволяет делать замеры перепада давления в диапазоне от -50Па до +50Па с точностью до 3Па, что покрывает требования к контролю перепада давления в чистых помещениях.

Преобразователи атмосферного давления Анемон ПД-01(А) покрывают весь диапазон атмосферного давления и рассчитаны на применение в различных сферах, таких как лабораторные исследования, хранение лекарственных средств, фармацевтическое производство.

Преобразователи внесены в Государственный Реестр СИ РФ под номером 91267-24, имеет межповерочный интервал 3 года! Поверка (как первичная так и очередная) осуществляется на базе нашего предприятия в самые короткие сроки. Также преобразователи Анемон ПД-01 можно поверить в любом ЦСМ.

Преобразователи давления Анемон ПД-01 имет различные варианты исполнения — обычное с защитой IP40 и защищенное IP65 для сложных условий применения, например, на улице, в холодильнике и т.д. Датчики построены с применением современных, высокоточных, цифровых сенсоров с высокой стабильностью и точностью показаний.

Преобразователи давления Анемон ПД-01 могут применяться со всем модельным рядом систем мониторинга Анемон — как в проводном так и беспроводном исполнении.



Параметр Значение
Диапазон измерений для Анемон ПД-01(Д) 25, Па -25…+25
Диапазон измерений для Анемон ПД-01(Д) 50, Па -50…+50
Точность диапазона для Анемон ПД-01(Д) 25, % 5
Точность диапазона для Анемон ПД-01(Д) 50, % 3
Напряжение питания, В постоянного тока +2…+3,6
Совместимость c со средами
Воздух, N2, O2, без конденсации
Рабочий температурный диапазон, °C -20…+60
Потребление макс, mA 6
Напряжение питания постоянного тока, В 3,0…3,6
Интерфейс подключения I²C
Габаритные размеры
63х57х35
Степень защиты корпуса в зависимости от исполнения IP65, IP40
Время наработки на отказ, ч
50 000
Наличие в Госреестре Да
Межповерочный интервал (МПИ), лет 3
Производитель ООО «Дисистех»

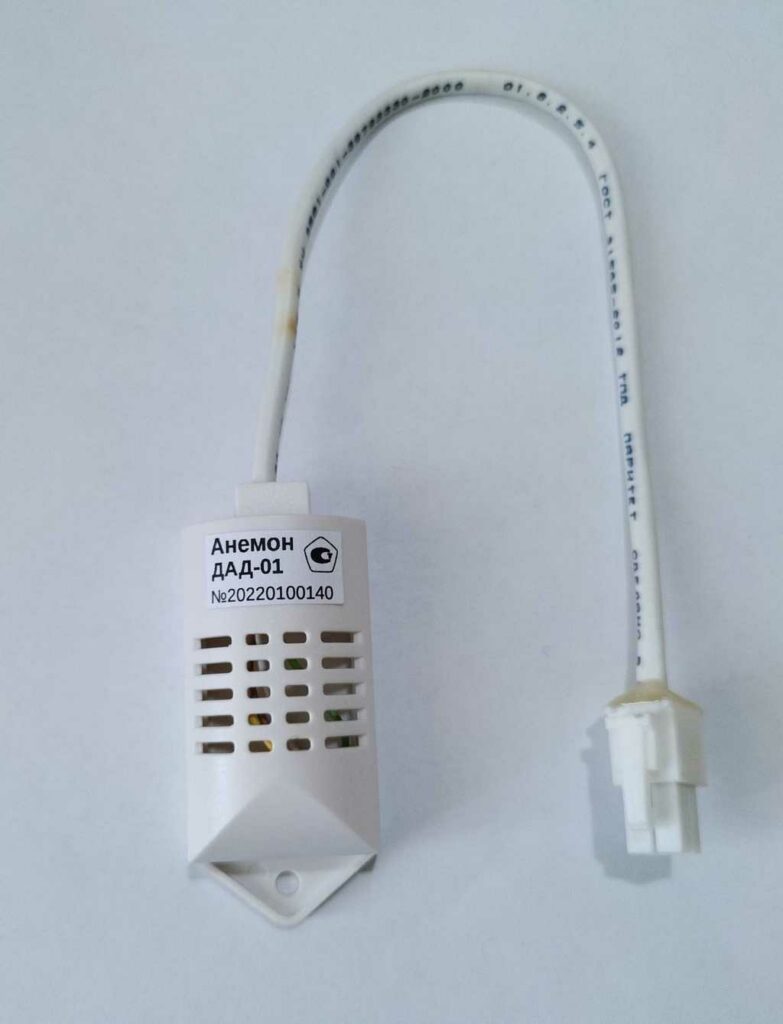

Датчик атмосферного давления Анемон ПД-01(А) IP40, IP65 для лабораторий

Параметр Значение
Диапазон измерения давления, кПа 30…110
Точность измерения давления, кПа 0,5
Диапазон измерения температуры, °C 0…65
Точность измерения температуры, °C ±2
Диапазон рабочих температур, °C –40…85
Напряжение питания, В постоянного тока +2…+3,6
Потребление макс, mA 5,5
Рабочий температурный диапазон, °C -20…+60
Потребление макс, mA 6
Напряжение питания постоянного тока, В 2,0…5,0
Интерфейс подключения I²C
Габаритные размеры, мм

— исполнение IP40

— исполнение IP65



57х42х24

63х57х35

Время наработки на отказ, ч
50 000
Наличие в Госреестре Да
Межповерочный интервал (МПИ), лет 3
Производитель ООО «Дисистех»

Цифровой термометр DS18B20

Параметр Значение
Диапазон температур, °С -55…+125
Погрешность измерения температуры, °С
— в диапазоне -10…+85 °С
— вне диапазона -10…+85 °С

±0,5
±2
Напряжение питания, В постоянного тока +3…+5,5
Интерфейсы подключения 1-wire
Степень защиты корпуса IP68
Габаритные размеры
— измерителя (сенсора), мм
— кабельного вывода, м

45х5

1
Наличие в Госреестре нет
Производитель Maxim Integrated
